| Τόπος καταγωγής: | Shandong, Κίνα |
| Μάρκα: | Classic |
| Τιμή: | $28,000.00/Sets 1-2 Sets |
|---|---|
| Συσκευασία λεπτομέρειες: | Η μηχανή θα συσκευαστεί από το κέντρο μηχανών κοντραπλακέ case<br>VMC 1160 Fanuc CNC 5 το κάθετο επε |
| Δυνατότητα προσφοράς: | 50 σύνολο/σύνολα ανά Μήνας |
| Όρος: | Νέος | Κωνικότητα αξόνων: | BT40 |
|---|---|---|---|
| Αριθ. των αξόνων: | Δίδυμο | Τύπος: | ΚΑΘΕΤΟΣ |
| Διάσταση (L*W*H): | 2550*3200*2650mm | Βάρος (τ): | 7.3 Τ |
| Επιτραπέζιο μέγεθος (χιλ.): | 1200x600 | CNC σύστημα ελέγχου: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Αριθμός αξόνων: | 3, 4, 5 | Επιτραπέζιο ταξίδι (X) (χιλ.): | 1100 |
| Επιτραπέζιο ταξίδι (ω) (χιλ.): | 600 | Επιτραπέζιο ταξίδι (Ζ) (χιλ.): | 600 |
| Ακρίβεια προσδιορισμού θέσης (χιλ.): | 0,001 | Επανάληψη (X/Y/Z) (χιλ.): | 0,004 |
| Σειρά της ταχύτητας αξόνων (r.p.m): | 1 - 8000 r.p.m | Δύναμη μηχανών αξόνων (KW): | 11 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 1000 κλ | Ταχύτητα τροφών (mm/min): | 1 - 8000 mm/min |
| Γρήγορη ταχύτητα τροφών (m/min): | 20/20/15 | Ελάχιστος χρόνος της αλλαγής εργαλείων: | 2 |
| Ικανότητα περιοδικών εργαλείων: | 16, 24 | Βασικά σημεία πώλησης: | Αυτόματος |
| Εξουσιοδότηση: | 2 έτη | Τάση: | 380V 240V |
| Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα επισκευής μηχανημάτων, εγκαταστάσεις κατασκευής | Θέση αιθουσών εκθέσεως: | Αίγυπτος, Καναδάς, Τουρκία, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βιετνάμ, |
| Τύπος μάρκετινγκ: | Νέο προϊόν 2021 | Έκθεση δοκιμής μηχανημάτων: | Παρεχόμενος |
| Τηλεοπτική εξερχόμενος-επιθεώρηση: | Παρεχόμενος | Εξουσιοδότηση των τμημάτων πυρήνων: | 2 έτη |
| Τμήματα πυρήνων: | Ρουλεμάν | X/Y/Z ροπή σερβο μηχανών άξονα: | 10/10/15 N.M |
| Αυτόματος μετατροπέας εργαλείων: | Άχειρας τύπος 16 (προαιρετικός: βραχίονας 24 | Μήκος εργαλείων: | 250/350mm |
| Διάμετρος εργαλείων: | 100 (παρακείμενο)/150 (χώρια) | Τέμνουσα ταχύτητα τροφών: | 10m/min |

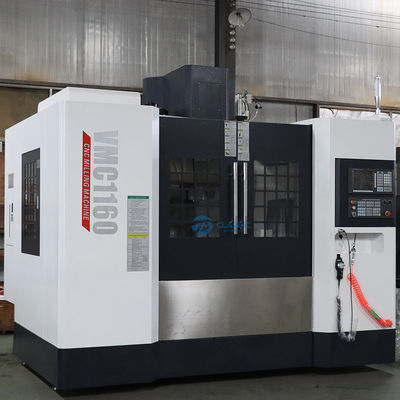

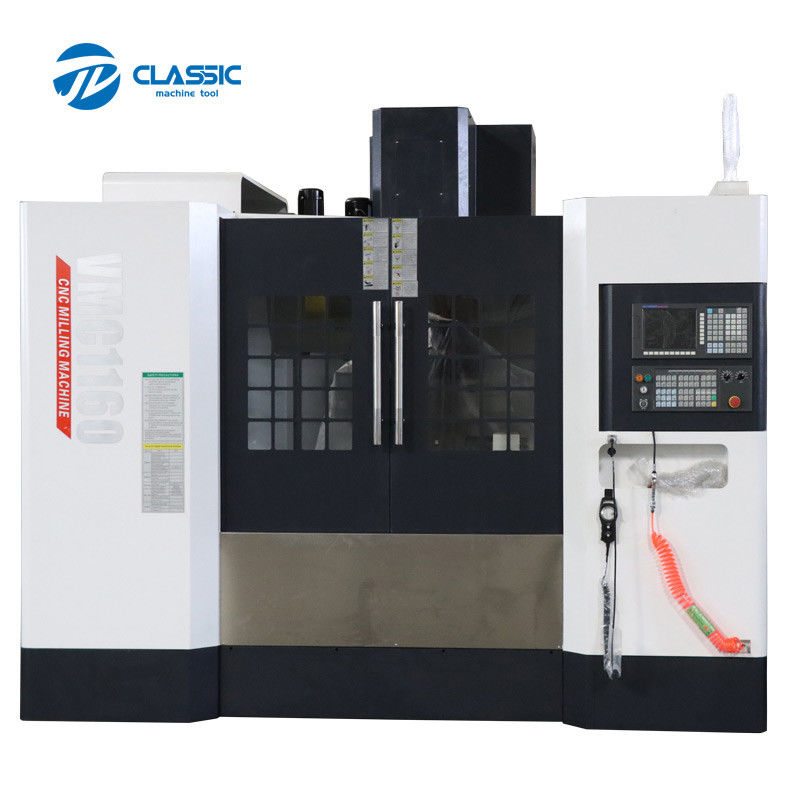

| Τύπος μηχανών: | CNC κάθετο επεξεργαμένος στη μηχανή κέντρο | Όνομα προϊόντων: | 3-axis κάθετο Cnc επεξεργαμένος στη μηχανή κέντρο |
| Εφαρμογή: | Κατεργασία μετάλλων | Τύπος προϊόντων: | Cnc 3 μηχανή άξονα |
| Ελέγχοντας τρόπος: | Σύστημα της Mitsubishi Siemens Gsk Fanuc | Λιμένας: | Qingdao ή λιμένας της Σαγκάη |
|
Προδιαγραφές
|
Μονάδες
|
VMC1160
|
|
Επιτραπέζιο μέγεθος
|
χιλ.
|
1200x600
|
|
Χ ταξίδι άξονα
|
χιλ.
|
1100
|
|
Ταξίδι άξονα Υ
|
χιλ.
|
600
|
|
Ταξίδι άξονα Ζ
|
χιλ.
|
600
|
|
Μέγιστο worktable φορτίο
|
κλ
|
1000
|
|
Αυλάκωση Τ (αριθμός-πλάτος-πίσσα)
|
|
5-18x125
|
|
Μέγιστη ταχύτητα αξόνων
|
περιστροφή/λεπτό
|
8000 (προαιρετικός: 10000)
|
|
Κωνικότητα αξόνων
|
χιλ.
|
BT40
|
|
Δύναμη κύριων μηχανών
|
KW
|
11/15
|
|
X/Y/Z γρήγορη εγκάρσια ταχύτητα
|
m/min
|
24/24/20
|
|
Τέμνουσα ταχύτητα τροφών
|
mm/min
|
1-8000
|
|
Τύπος ραγών οδηγών
|
|
Γραμμική ράγα
|
|
Απόσταση από τον άξονα αξόνων στην επιφάνεια στηλών
|
χιλ.
|
650
|
|
Απόσταση μεταξύ της μύτης αξόνων και της worktable επιφάνειας
|
χιλ.
|
140-740
|
|
Ακρίβεια προσδιορισμού θέσης
|
χιλ.
|
±0.0075
|
|
Επαναλάβετε την ακρίβεια προσδιορισμού θέσης
|
χιλ.
|
±0.005
|
|
Περιοδικό εργαλείων
|
|
Βραχίονας 24
|
|
Μέγιστη διάμετρος εργαλείων
|
χιλ.
|
φ78 (παρακείμενος)/φ120 (χώρια)
|
|
Max.tool βάρος
|
κλ
|
8
|
|
Βάρος μηχανών
|
κλ
|
7000
|
|
Γενική διάσταση
|
χιλ.
|
3400x2480x2960
|
|
Αύξων αριθμός
|
Όνομα
|
Προδιαγραφές ή σημάδια
|
Ποσότητα
|
|
1
|
Λαβή τσοκ άνοιξη
|
MAS BT40-ER32-100L
|
1
|
|
2
|
Τσοκ άνοιξη
|
|
1
|
|
3
|
Καρφί
|
P40t-1-MAS403
|
1
|
|
4
|
Γαλλικό κλειδί γάντζων
|
|
1
|
|
5
|
Γαλλικά κλειδιά Άλλεν
|
|
1
|
|
6
|
Διευθετήσιμα κέρατο και μπουλόνια
|
|
4
|
|
Αύξων αριθμός
|
Όνομα
|
πρότυπο
|
Προέλευση
|
Ποσότητα
|
|
1
|
Μονάδα αξόνων
|
BT40
|
Ταϊβάν posn
|
1
|
|
2
|
Πιεσμένος κύλινδρος
|
|
Ταϊβάν Haocheng
|
1
|
|
3
|

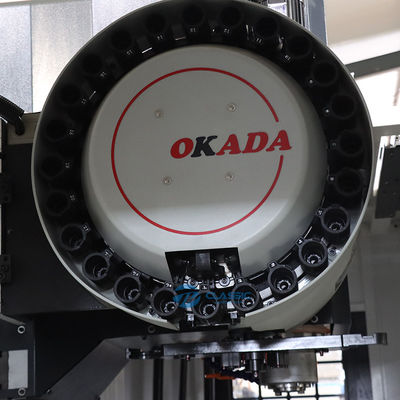

ATC
|
16
|
Ταϊβάν okada
|
1
|
|
4
|
Χ βίδες σφαιρών
|
|
Ταϊβάν Hiwin
|
1
|
|
5
|
βίδες σφαιρών Υ
|
|
Ταϊβάν Hiwin
|
1
|
|
6
|
Βίδες σφαιρών Ζ
|
|
Ταϊβάν Hiwin
|
1
|
|
7
|
Ρουλεμάν βιδών
|
|
Κίνα
|
3
|
|
8
|
οδηγός
|
Χ, το Υ, Ζ όλα είναι γραμμή σφαιρών
|
Ταϊβάν Hiwin
|
3
|
|
9
|
σύστημα ελέγχου
|
|
Knd/gsk
|
1
|
|
10
|
Μηχανή και κίνηση τριών αξόνων
|
|
MAXSINE
|
1
|
|
11
|
Ψύξη της αντλίας
|
Pmy-25-5
|
Κίνα
|
1
|
|
12
|
Σύστημα λίπανσης
|
Ενιαία απόσβεση καλωδίων
|
Ταϊβάν Hurun
|
1
|
|
13
|
Αεροκίνητο σύστημα
|
|
Ταϊβάν Airtac
|
1
|
