| Τόπος καταγωγής: | Shandong, Κίνα |
| Μάρκα: | Classic |
| Τιμή: | $30,000.00/Sets 1-2 Sets |
|---|---|
| Συσκευασία λεπτομέρειες: | Η μηχανή θα συσκευαστεί από το κοντραπλακέ case<br>CNC 5 CNC κεντρικής vmc850 ακρίβειας κατεργασίας |
| Δυνατότητα προσφοράς: | 50 σύνολο/σύνολα ανά Μήνας |
| Όρος: | Νέος | Κωνικότητα αξόνων: | BT40 |
|---|---|---|---|
| Αριθ. των αξόνων: | Δίδυμο | Τύπος: | ΚΑΘΕΤΟΣ |
| Διάσταση (L*W*H): | 2750x2300x2300MM | Βάρος (τ): | 5.2 Τ |
| Επιτραπέζιο μέγεθος (χιλ.): | 1000x500 | CNC σύστημα ελέγχου: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Αριθμός αξόνων: | 3, 4, 5 | Επιτραπέζιο ταξίδι (X) (χιλ.): | 800 |
| Επιτραπέζιο ταξίδι (ω) (χιλ.): | 500 | Επιτραπέζιο ταξίδι (Ζ) (χιλ.): | 500 |
| Ακρίβεια προσδιορισμού θέσης (χιλ.): | 0,001 | Επανάληψη (X/Y/Z) (χιλ.): | 0,004 |
| Σειρά της ταχύτητας αξόνων (r.p.m): | 1 - 8000 r.p.m | Δύναμη μηχανών αξόνων (KW): | 7.5 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 500 κλ | Ταχύτητα τροφών (mm/min): | 1 - 8000 mm/min |
| Γρήγορη ταχύτητα τροφών (m/min): | 20/20/15 | Ελάχιστος χρόνος της αλλαγής εργαλείων: | 2 |
| Ικανότητα περιοδικών εργαλείων: | 16, 24 | Βασικά σημεία πώλησης: | Αυτόματος |
| Εξουσιοδότηση: | 2 έτη | Τάση: | 380V 240V |
| Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα επισκευής μηχανημάτων, εγκαταστάσεις κατασκευής | Θέση αιθουσών εκθέσεως: | Αίγυπτος, Καναδάς, Τουρκία, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βιετνάμ, |
| Τύπος μάρκετινγκ: | Νέο προϊόν 2021 | Έκθεση δοκιμής μηχανημάτων: | Παρεχόμενος |
| Τηλεοπτική εξερχόμενος-επιθεώρηση: | Παρεχόμενος | Εξουσιοδότηση των τμημάτων πυρήνων: | 2 έτη |
| Τμήματα πυρήνων: | Ρουλεμάν | X/Y/Z ροπή σερβο μηχανών άξονα: | 10/10/15 N.M |
| Αυτόματος μετατροπέας εργαλείων: | Άχειρας τύπος 16 (προαιρετικός: βραχίονας 24 | Μήκος εργαλείων: | 250/350mm |
| Διάμετρος εργαλείων: | 100 (παρακείμενο)/150 (χώρια) | Τέμνουσα ταχύτητα τροφών: | 10m/min |

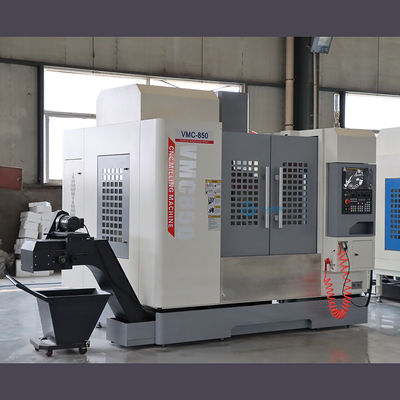

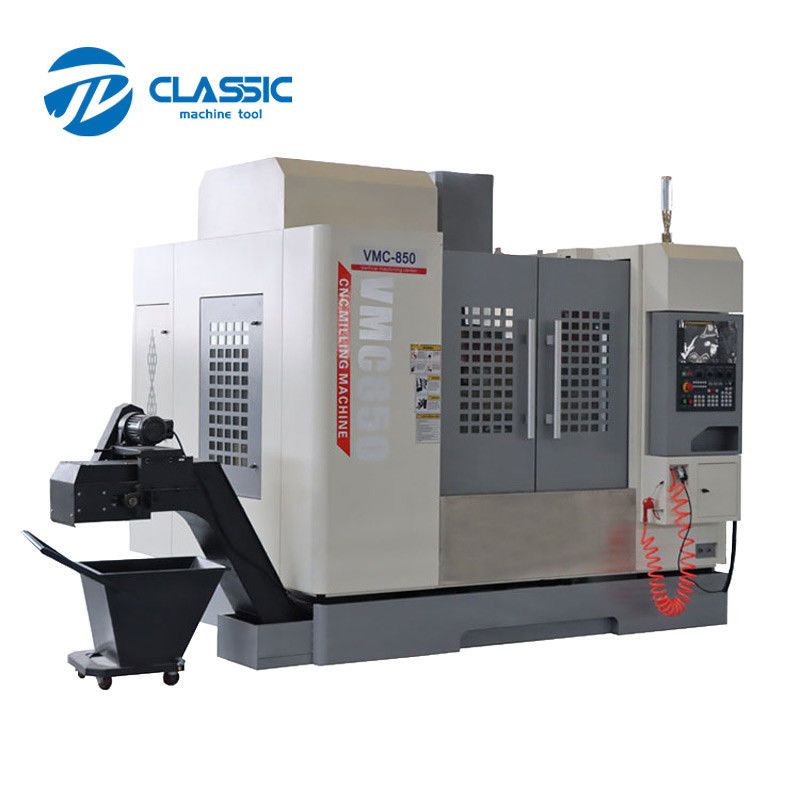

| Τύπος μηχανών: | CNC κάθετο επεξεργαμένος στη μηχανή κέντρο | Όνομα προϊόντων: | 3-axis κάθετο Cnc επεξεργαμένος στη μηχανή κέντρο |
| Εφαρμογή: | Κατεργασία μετάλλων | Τύπος προϊόντων: | Cnc 3 μηχανή άξονα |
| Ελέγχοντας τρόπος: | Σύστημα της Mitsubishi Siemens Gsk Fanuc | Λιμένας: | Qingdao ή λιμένας της Σαγκάη |
Specificatioin | VMC850 |
Ταξίδι Χ-άξονα | 800mm |
Ταξίδι Υ-άξονα | 500mm |
Ταξίδι ζ-άξονα | 500mm |
Μύτη Spindl στην επιτραπέζια επιφάνεια | 150650mm |
Κέντρο αξόνων στην επιφάνεια στηλών | 550mm |
Επιτραπέζιο μέγεθος | 1000×500mm |
Max.loading | 500kg |
Πλάτος τ-αυλακώσεων | 18mm |
Ποσότητα τ-αυλακώσεων | 5 |
Κωνικότητα αξόνων | BT40 |
Ταχύτητα αξόνων | 8000rpm |
Μηχανή αξόνων | 7.5kw |
Dia Max.tool | φ80/φ150mm |
Max.tool μήκος | 200mm |
Max.tool βάρος | 8kg |
Χ γρήγορη τροφή άξονα、 Υ | 24000mm |
Γρήγορη τροφή άξονα Ζ | 20000mm |
Τέμνουσα τροφή | 1-10000mm/min |
Ακρίβεια θέσης | ±0.01mm |
Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | ±0.003/300mm |
Ικανότητα συσκευών δύναμης | 15KVA |
Ικανότητα συστημάτων ψυκτικού μέσου | 200L |
Δύναμη αντλιών ψύξης | 120W |
Ροή αντλιών ψύξης | 50L/min |
Εκτιμημένο σύστημα κεφάλι ψυκτικού μέσου | 10m |
Χρησιμοποίηση της πίεσης αέρα | 0.6MPa |
Διαστάσεις | 2750×2300×2300mm |
Καθαρό βάρος | 5200Kg |
Αύξων αριθμός | Όνομα | Προδιαγραφές ή σημάδια | Ποσότητα |
1 | Λαβή τσοκ άνοιξη | MAS BT40-ER32-100L | 1 |
2 | Τσοκ άνοιξη | 1 | |
3 | Καρφί | P40t-1-MAS403 | 1 |
4 | Γαλλικό κλειδί γάντζων | 1 | |
5 | Γαλλικά κλειδιά Άλλεν | 1 | |
6 | Διευθετήσιμα κέρατο και μπουλόνια | 4 |
Αύξων αριθμός | Όνομα | πρότυπο | Προέλευση | Ποσότητα |
1 | Μονάδα αξόνων | BT40 | Ταϊβάν posn | 1 |
2 | Πιεσμένος κύλινδρος | Ταϊβάν Haocheng | 1 | |

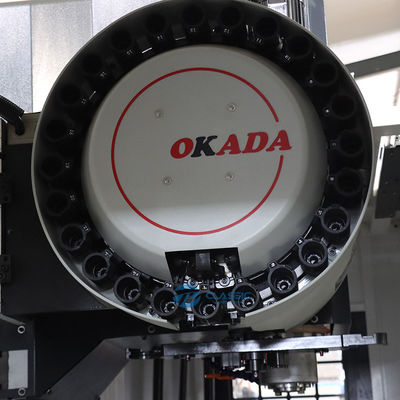

3 | ATC | 16 | Ταϊβάν okada | 1 |
4 | Χ βίδες σφαιρών | Ταϊβάν Hiwin | 1 | |
5 | βίδες σφαιρών Υ | Ταϊβάν Hiwin | 1 | |
6 | Βίδες σφαιρών Ζ | Ταϊβάν Hiwin | 1 | |
7 | Ρουλεμάν βιδών | Κίνα | 3 | |
8 | οδηγός | Χ, το Υ, Ζ όλα είναι γραμμή σφαιρών | Ταϊβάν Hiwin | 3 |

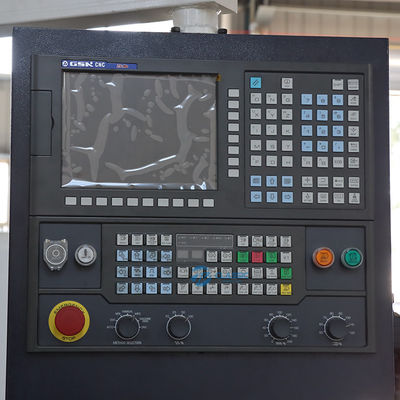

9 | σύστημα ελέγχου | Knd/gsk | 1 | |
10 | Μηχανή και κίνηση τριών αξόνων | MAXSINE | 1 | |
11 | Ψύξη της αντλίας | Pmy-25-5 | Κίνα | 1 |

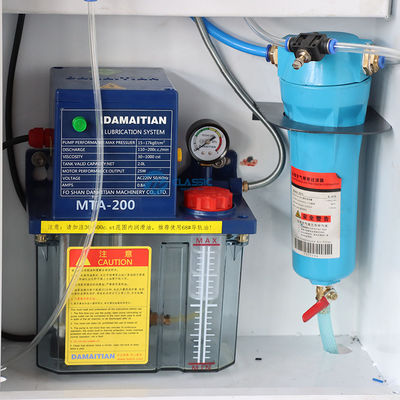

12 | Σύστημα λίπανσης | Ενιαία απόσβεση καλωδίων | Ταϊβάν Hurun | 1 |
13 | Αεροκίνητο σύστημα | Ταϊβάν Airtac | 1 |
