| Τόπος καταγωγής: | Shandong, Κίνα |
| Μάρκα: | Classic |
| Τιμή: | $17,000.00/Sets 1-2 Sets |
|---|---|
| Συσκευασία λεπτομέρειες: | Η μηχανή θα συσκευαστεί από το case<br>High-precision VMC640 3 κοντραπλακέ το μικρό CNC άξονα κάθετο |
| Δυνατότητα προσφοράς: | 50 σύνολο/σύνολα ανά Μήνας |
| Όρος: | Νέος | Κωνικότητα αξόνων: | BT40 |
|---|---|---|---|
| Αριθ. των αξόνων: | Δίδυμο | Τύπος: | ΚΑΘΕΤΟΣ |
| Διάσταση (L*W*H): | 2500*2000*2450mm | Βάρος (τ): | 3 Τ |
| Επιτραπέζιο μέγεθος (χιλ.): | 800x400mm | CNC σύστημα ελέγχου: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Αριθμός αξόνων: | 3, 4, 5 | Επιτραπέζιο ταξίδι (X) (χιλ.): | 600 χιλ. |
| Επιτραπέζιο ταξίδι (ω) (χιλ.): | 360 χιλ. | Επιτραπέζιο ταξίδι (Ζ) (χιλ.): | 450 χιλ. |
| Ακρίβεια προσδιορισμού θέσης (χιλ.): | 0,01 | Επανάληψη (X/Y/Z) (χιλ.): | 0,004 |
| Σειρά της ταχύτητας αξόνων (r.p.m): | 20 - 8000 r.p.m | Δύναμη μηχανών αξόνων (KW): | 5.5 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 300 κλ | Ταχύτητα τροφών (mm/min): | 1 - 1000 mm/min |
| Γρήγορη ταχύτητα τροφών (m/min): | 20/20/15 | Ελάχιστος χρόνος της αλλαγής εργαλείων: | 2 |
| Ικανότητα περιοδικών εργαλείων: | 16 | Βασικά σημεία πώλησης: | Αυτόματος |
| Εξουσιοδότηση: | 2 έτη | Τάση: | 380V 240V |
| Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα επισκευής μηχανημάτων, εγκαταστάσεις κατασκευής | Θέση αιθουσών εκθέσεως: | Αίγυπτος, Καναδάς, Τουρκία, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βιετνάμ, |
| Τύπος μάρκετινγκ: | Νέο προϊόν 2021 | Έκθεση δοκιμής μηχανημάτων: | Παρεχόμενος |
| Τηλεοπτική εξερχόμενος-επιθεώρηση: | Παρεχόμενος | Εξουσιοδότηση των τμημάτων πυρήνων: | 2 έτη |
| Τμήματα πυρήνων: | Ρουλεμάν | X/Y/Z ροπή σερβο μηχανών άξονα: | 10/10/15 N.M |
| Αυτόματος μετατροπέας εργαλείων: | Άχειρας τύπος 16 (προαιρετικός: βραχίονας 24 | Μήκος εργαλείων: | 250/350mm |
| Διάμετρος εργαλείων: | 100 (παρακείμενο)/150 (χώρια) | Τέμνουσα ταχύτητα τροφών: | 10m/min |

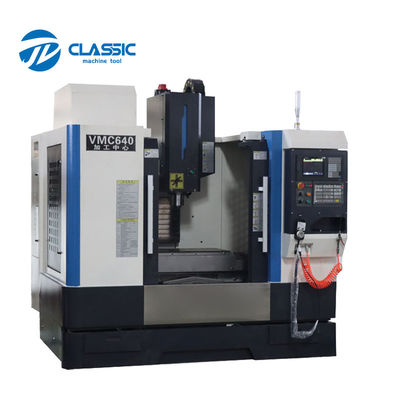

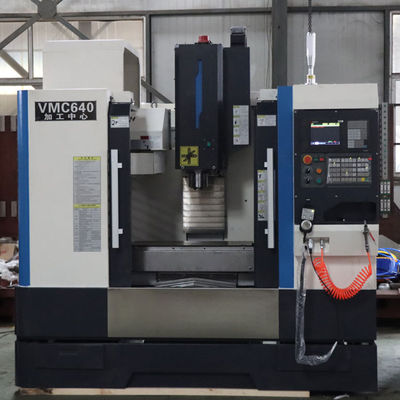

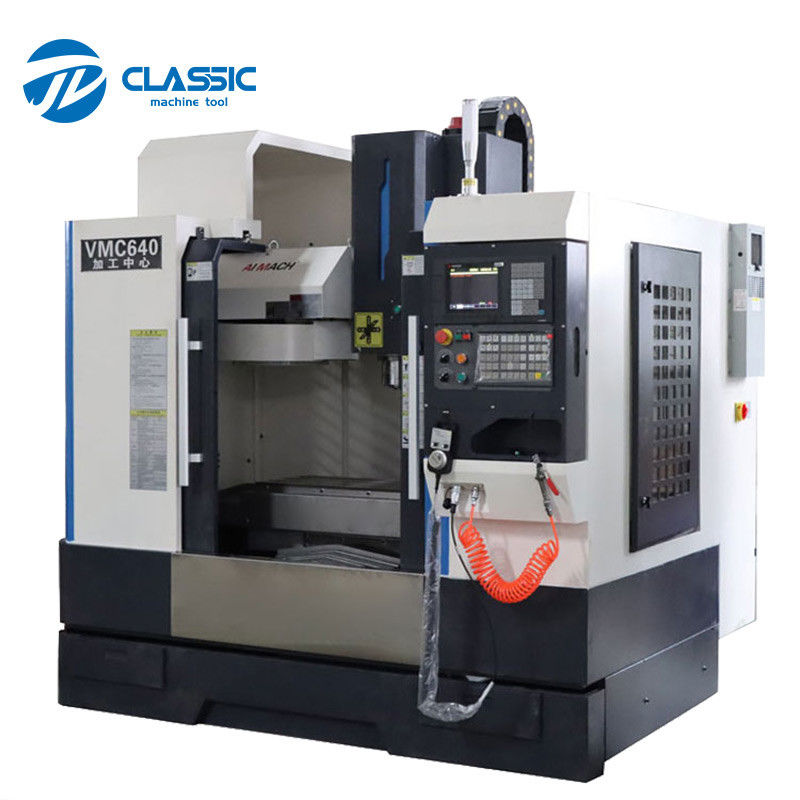

| Τύπος μηχανών: | CNC κάθετο επεξεργαμένος στη μηχανή κέντρο | Όνομα προϊόντων: | 3-axis κάθετο Cnc επεξεργαμένος στη μηχανή κέντρο |
| Εφαρμογή: | Κατεργασία μετάλλων | Τύπος προϊόντων: | Cnc 3 μηχανή άξονα |
| Ελέγχοντας τρόπος: | Σύστημα της Mitsubishi Siemens Gsk Fanuc | Λιμένας: | Qingdao ή λιμένας της Σαγκάη |
Προδιαγραφές | Μονάδες | VMC550 | VMC640 | VMC650 |
Επιτραπέζιο μέγεθος | χιλ. | 700x350 | 1000x360 | 800x400 |
Χ ταξίδι άξονα | χιλ. | 550 | 600 | 650 |
Ταξίδι άξονα Υ | χιλ. | 350 | 360 | 400 |
Ταξίδι άξονα Ζ | χιλ. | 500 | 450 | 500 |
Μέγιστο worktable φορτίο | κλ | 300 | 300 | 400 |
Αυλάκωση Τ (αριθμός-πλάτος-πίσσα) | 3-18x105 | 3-16x110 | 3-18x125 | |
Μέγιστη ταχύτητα αξόνων | περιστροφή/λεπτό | 8000 (προαιρετικός: 10000) | 8000 (προαιρετικός: 10000) | 8000 (προαιρετικός: 10000) |
Κωνικότητα αξόνων | χιλ. | BT40 | BT40 | BT40 |
Δύναμη κύριων μηχανών | KW | 5.5 | 5.5 | 5.5 |
X/Y/Z γρήγορη εγκάρσια ταχύτητα | m/min | 24/24/20 (Προαιρετικός: 48/48/36) | 24/24/20 (Προαιρετικός: 48/48/36) | 24/24/20 (Προαιρετικός: 48/48/36) |
Τέμνουσα ταχύτητα τροφών | mm/min | 1-10000 | 1-10000 | 1-10000 |
Τύπος ραγών οδηγών | Γραμμική ράγα | Γραμμική ράγα | Γραμμική ράγα | |
Απόσταση από τον άξονα αξόνων στην επιφάνεια στηλών | χιλ. | 400 | 410 | 469 |
Απόσταση μεταξύ της μύτης αξόνων και της worktable επιφάνειας | χιλ. | 100-600 | 100-550 | 100-600 |
Ακρίβεια προσδιορισμού θέσης | χιλ. | ±0.0075 | ±0.0075 | ±0.0075 |
Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | χιλ. | ±0.005 | ±0.005± | ±0.005 |
Περιοδικό εργαλείων | 16 άχειρας (προαιρετικός: Βραχίονας 24) | 16 άχειρας (προαιρετικός: Βραχίονας 24) | 16 άχειρας (προαιρετικός: Βραχίονας 24) | |
Μέγιστη διάμετρος εργαλείων | χιλ. | φ90 | φ90 | φ90 |
Max.tool βάρος | κλ | 8 | 8 | 8 |
Βάρος μηχανών | κλ | 3200 | 3000 | 4000 |
Γενική διάσταση | χιλ. | 2100X1950X2300 | 1900x1700x2100 | 2400x2000x2550 |
Αύξων αριθμός | Όνομα | Προδιαγραφές ή σημάδια | Ποσότητα |
1 | Λαβή τσοκ άνοιξη | MAS BT40-ER32-100L | 1 |
2 | Τσοκ άνοιξη | 1 | |
3 | Καρφί | P40t-1-MAS403 | 1 |
4 | Γαλλικό κλειδί γάντζων | 1 | |
5 | Γαλλικά κλειδιά Άλλεν | 1 | |
6 | Διευθετήσιμα κέρατο και μπουλόνια | 4 |
Αύξων αριθμός | Όνομα | πρότυπο | Προέλευση | Ποσότητα |

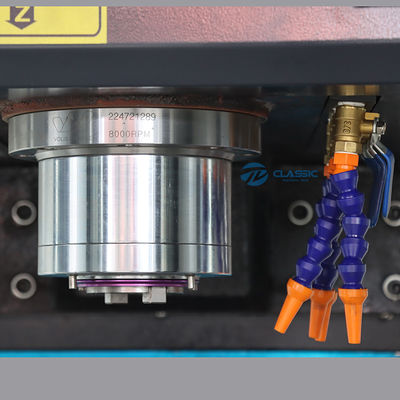

1 | Μονάδα αξόνων | BT40 | Ταϊβάν posn | 1 |
2 | Πιεσμένος κύλινδρος | Ταϊβάν Haocheng | 1 | |

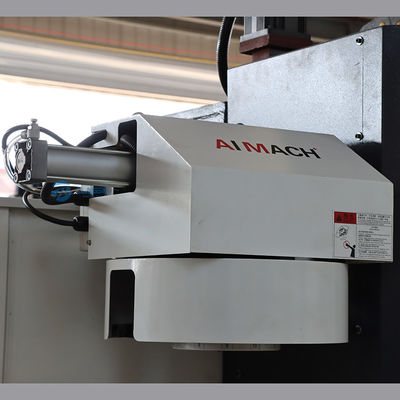

3 | ATC | 16 | Ταϊβάν okada | 1 |
4 | Χ βίδες σφαιρών | Ταϊβάν Hiwin | 1 | |
5 | βίδες σφαιρών Υ | Ταϊβάν Hiwin | 1 | |
6 | Βίδες σφαιρών Ζ | Ταϊβάν Hiwin | 1 | |
7 | Ρουλεμάν βιδών | Κίνα | 3 | |
8 | οδηγός | Χ, το Υ, Ζ όλα είναι γραμμή σφαιρών | Ταϊβάν Hiwin | 3 |

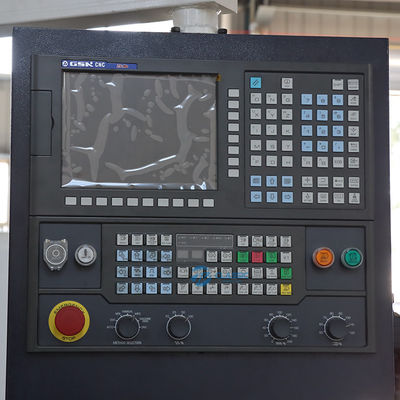

9 | σύστημα ελέγχου | Knd/gsk | 1 | |
10 | Μηχανή και κίνηση τριών αξόνων | MAXSINE | 1 | |
11 | Ψύξη της αντλίας | Pmy-25-5 | Κίνα | 1 |
12 | Σύστημα λίπανσης | Ενιαία απόσβεση καλωδίων | Ταϊβάν Hurun | 1 |
13 | Αεροκίνητο σύστημα | Ταϊβάν Airtac | 1 |
